不銹鋼系列閥門

不銹鋼法蘭球閥

不銹鋼法蘭球閥

在線訂購

生產執行標準

產品規范	設計規范	結構長度	法蘭連接	試驗與檢驗	產品標識	供應
	GB/T12237 JB/T7745	GB/T 2221 JB/T 7745	JB/T 79	JB/T 9092	GB/T 12220	JB/T7928
	API 608 API 6D	ANSI B16.10 API 6D	ANSI B16.5	API 598 API 6D	MSS SP-25 API 6D	API 608 API 6D

主要屬性和規范

公稱壓力(PN)	1.6	2.5	4	6.4
殼體強度試驗	2.4	3.8	6	9.6
密封試驗（液體）	1.8	2.8	4.4	7
密封試驗（氣體）	0.5-0.7
適用介質	水、油、蒸汽硝酸乙酸
適用溫度	≤200°C

主要零件材料和性能

零件名稱		WCB 系列	CF8 系列	CF3 系列	CF8M 系列	CF3M 系列
閥體/閥蓋		A216-WCB	A315-CF8	A35-CF3	A351-CF8M	A351-CF3M
球閥	B2-B8	A105-1025	A182-F304L	A182-F304L	A132-F316L	A182-F316L
球閥	B8 above	A216-WCB	A351-CF8M	A351-CF3	A351-CF8M	A351-CF3M
閥桿		A182-F6a	A182-F304	A182-F304L	A182-F336	A182-F316L
閥蓋		PTFE/加強PTFE/尼龍
閥座密封圈		A105-1025	A182-F304	A182-F304L	A182-F316	A182-F316L
填料			3yc-7/17-49H
O型圈		NBR	Viton
螺柱		A193-B7	A193-B8
螺母		A194-2H	A194-8

壓力等級l50 A1B(3)41,（3)47,（3)61,（3)67F(N.PPL).(P.R.V)

DN	主要連接尺寸															備注

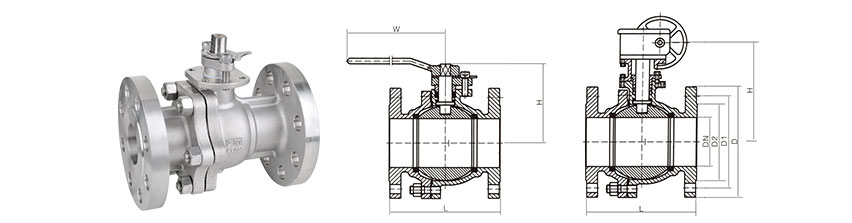

DN	d	L	LB 焊接	H1	H2	W	M	K	D2	D1	D	N-Φd	b	f	重量(kg)	備注
1/2"	13	108	-	-	59	130	-	-	35	60.5	89	4-16	11.2	1.6	2.3	浮動球
3/4”	19	117	-	-	63	130	-	-	43	70	98	4-16	11.2	1.6	3
1"	25	127	-	-	75	160	-	-	51	79.5	108	4-16	11.2	1.6	4.5
1 1/2"	38	165	190	-	95	230	-	-	73	98.5	127	4-16	14.3	1.6	7.0
2"	51	178	216	-	107	230	-	-	92	120.5	152	4-19	15.9	1.6	9.5	固定球浮動球
2 1/2"	61	190	241	-	142	400	-	-	105	139.5	178	4-19	17.5	1.6	15
3"	76	203	283	-	152	400	-	-	127	152.5	190	4-19	19.1	1.6	19
4"	102	229	305	-	178	700	-	-	157	190.5	229	8-19	29.3	1.6	33
5"	127	356	-	-	252	1100	-	-	186	216	254	8-22	29.3	1.6	58
6"	52	394	457	-	272	1100	-	-	216	241.5	279	8-22	28.6	1.6	93
8"	203	457	521	-	342	1500	-	-	270	298.5	343	8-22	28.6	1.6	160	固定球
10"	254	533	559	335	495	600	115.5	350	324	362	406	12-25	30.2	1.6	240
12"	305	610	635	385	580	800	171	420	381	431.8	482.6	12-25	31.8	1.6	390
14"	337	686	762	430	325	800	171	420	412.8	476	535	12-29	35	1.6	510
16"	387	162	838	470	720	800	257	400	469.9	539.5	597	16-29	36.6	1.6	750
20"	489	914	991	590	840	800	257	400	58.2	635	698	20-32	42.9	1.6	1190
24"	591	1067	1143	700	1050	800	150	410	692.2	749.5	813	20-35	47.8	1.6	2100

壓力等級300 A1B(3)41, (3)47, (3)67F(N.PPL).(RR.V)

DN	主要連接尺寸															備注
DN	d	L	LB 焊接	H1	H2	W	M	K	D2	D1	D	N-Φd	b	f	重量(kg)	備注
1/2"	13	140	-	-	59	130	-	-	35	66.5	95	4-16	14.2	1.6	2.5	浮動球
3/4"	19	152	-	-	63	130	-	-	43	82.5	117	4-19	15.9	1.6	3.5
1"	25	165	-	-	75	160	-	-	51	89	124	4-19	17.5	1.6	5.5
1 1/2"	38	190	190	-	95	230	-	-	73	114.5	156	4-22	20.7	1.6	10.5
2"	51	216	216	-	107	230	-	-	92	127	165	8-19	22.3	1.6	14.5	固定球浮動球
2 1/2"	61	241	241	-	142	400	-	-	105	149	190	8-22	25.4	1.6	23.5
3"	76	283	283	-	152	400	-	-	127	168	210	8-22	28.6	1.6	30
4"	102	305	305	-	178	700	-	-	157	200	254	8-22	31.8	1.6	55
5"	127	381	-	-	252	1100	-	-	186	235	279	8-22	35	1.6	81
6"	52	403	457	-	272	1100	-	-	216	270	318	12-22	36.5	1.6	118
8"	203	502	521	-	342	1500	-	-	270	330	381	12-25	41.3	1.6	200	固定球
10"	254	568	559	335	495	600	115.5	350	324	387.5	444	16-29	17.7	1.6	365
12"	305	648	635	385	580	800	171	420	381	451	520.8	16-32	50.8	1.6	530
14"	337	762	762	430	325	800	171	420	412.8	514.5	584.2	20-32	53.8	1.6	740
16"	387	838	838	470	720	800	257	400	469.9	571.5	647.8	20-35	57.2	1.6	1030
20"	489	991	991	590	840	800	257	400	58.2	685.8	774.8	24-35	63.8	1.6	1540
24"	591	1143	1143	700	1050	800	150	410	692.2	812.8	914.4	24-41	69.8	1.6	2600

壓力等級 600 A1B(3)41,(3)61;(3)67F(NPPL).(RR.V)

DN	主要連接尺寸														重量(kg)	備注
DN	d	L	LB 焊接	H1	H2	W	M	K	D2	D1	D	N-Φ	b	f	重量(kg)	備注
1/2"	13	165	165	-	59	160	-	-	35	66.5	95	4-15	14.3	6.4	7.5	浮動球
3/4"	19	190	190	-	63	160	-	-	43	82.5	117	4-19	15.9	6.4	10.5
1"	25	216	216	-	75	230	-	-	51	89	124	4-19	17.5	6.4	14.5
1 1/2"	38	241	241	-	95	400	-	-	73	114.5	156	4-22	22.3	6.4	18.5	固定球浮動球
2"	51	292	292	-	107	700	-	-	92	127	165	8-19	25.4	6.4	25
3"	51	356	356	-	169	700	-	-	127	168.5	210	8-22	25.4	6.4	25
4"	102	432	432	-	178	1100	-	-	157.2	216	273	8-25	38	6.4	76	固定球
6"	152	559	559	250	300	600	116	350	216	292	355.6	12-29	47.2	6.4	127
8"	203	660	660	294	374	800	171	400	269.8	341.2	419.5	12-29	55.7	6.4	350
10"	254	787	787	370	445	800	171	420	324	431.8	508	16-32	63.5	6.4	660
12"	305	838	838	420	515	800	257	400	381	489	559	20-35	66.5	6.4	820
14"	337	889	889	460	550	800	257	400	413	527	603.2	20-35	69.8	6.4	1130
16"	387	991	991	505	615	800	257	400	470	603.2	686	20-39	76.2	6.4	1550
20"	489	1194	1194	630	810	800	150	410	584.2	724	818	24-44	89	6.4	2800
24"	591	1397	1397	625	1010	800	83	650	692.2	838.2	940	24-51	101.6	6.4	5300

壓力等級 900 A1B(3)41,(3)61，(3)67F(N.PPL).(P.R.V)

DN	主要連接尺寸														重量(kg)	備注
DN	d	L	LB 焊接	H1	H2	W	M	K	D2	D1	D	N-Φ	b	f	重量(kg)	備注
2"	47	368	368	160	-	400	-	-	92	165.1	216	8-26	38.5	6.4	32	固定球浮動球
2 1/2"	57	419	419	180	-	400	-	-	105	190.5	244	8-29	41.5	6.4	42
3"	73	381	381	240	-	600	-	-	127	190.5	241	8-26	38 5	6.4	64
4"	98	457	457	290	-	600	-	-	157	234.9	292	8-32	44.5	6.4	122
6"	146	610	610	385	385	600	116	350	216	317.5	381	12-32	56	6.4	267
8"	190	737	737	430	430	800	171	400	270	393.7	470	12-39	63.5	6.4	521
10"	234	838	838	475	475	800	171	420	324	469.9	545	16-39	70	6.4	773
12"	282	965	965	530	530	800	257	400	381	533.4	610	20-39	79 5	6.4	1118
14"	311	1029	1029	610	610	800	257	400	413	558.8	640	20-42	86	6.4	1218
16	354	1130	1130	685	685	800	257	400	470	615.9	705	20-15	89	6.4	1646
