執行標準
| 防爆中軸 /全流 | |
| 適用溫度范圍 | -20℃ to 120℃ |
| 使用壓力 | ≤1.6MPa |
| 設計制造 | GB/T-12237/ANSI B16.34 |
| 尺寸參照 | GB/T-9113.1/ASMEB16.5CLASS150 |
| 長度 | GB/T-12221/ASMWB16.1 |
| 螺紋標準 | BSPT/BSP/NPT/DIN/JIS/RC/G |
| 檢查與測試 | GB/T-13927/API598 |
材料列表
| 部件名稱 | 材質 |
| 閥體 | 不銹鋼 CF8M CF8 |
| 閥蓋 | 不銹鋼 CF8M CF8 |
| 閥瓣 | 不銹鋼 CF8M CF8 |
| 閥座 | 氟橡膠 |
| 線條 | 聚四氟乙烯 PTFE |
| 金屬墊片 | 不銹鋼SS304 304 |
| 彈墊 | 不繡鋼SS316 304 |
| 螺母 | 不繡鋼SS316 304 |
| 彈簧 | 不繡鋼SS316 304 |

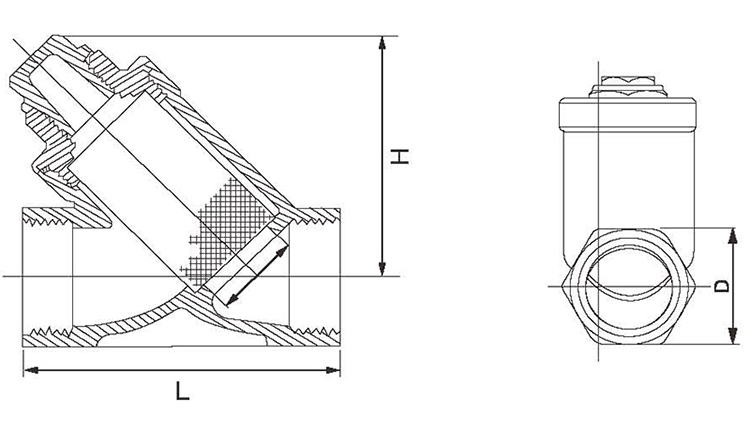

外形尺寸
| SIZE | L | D | H |
| 1/4" | 55 | 13 | 37 |
| 3/8" | 55 | 13 | 37 |
| 1/2" | 59 | 19 | 40 |
| 3/4" | 74 | 24 | 48 |
| 1" | 86 | 31 | 59 |
| 1-1/4" | 102 | 38 | 66 |
| 1-1/2" | 107 | 45 | 70 |
| 2" | 124 | 56 | 92 |
| 2-1/2" | 166 | 72 | 114 |
| 3" | 190 | 85 | 150 |
